Аргонодуговая установка
ВД-306ДК или ВД-506ДК с аргонодуговой
приставкой БУСП-ТИГ
|
ВД-306/506ДК с БУСП-ТИГ
предназначен для аргонодуговой сварки неплавящимся электродом (режим
TIG) на постоянном токе металлов и сплавов. Обеспечивает возможность
ручной дуговой сварки покрытыми электродами (режим ММА) на
постоянном токе. Модуль состоит из аргонодуговой приставки БУСП-ТИГ
и выпрямителя

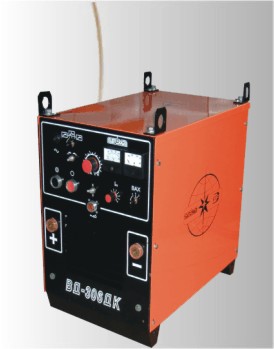

ВД-306ДК
или

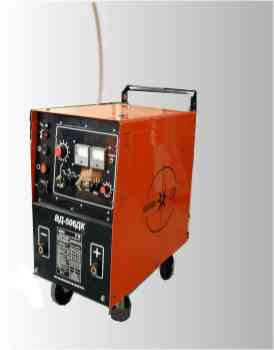

ВД-506ДК.
Выпрямители имеют тиристорное
управление. В качестве дополнительных функций имеет регулировку тока
короткого замыкания, переключатель крутизны вольт-амперных
характеристик на три положения, переключатель на три вида сварки и
переключатель сварки электродом с целлюлозным или основным
покрытием. Обладает высокими сварочными свойствами. ВД-306 (506)ДК
не уступает лучшим моделям инверторных источников.
Имеет
одобрение ВНИИСТ и ВНИИГАЗ для сварки нефте-газопроводов.

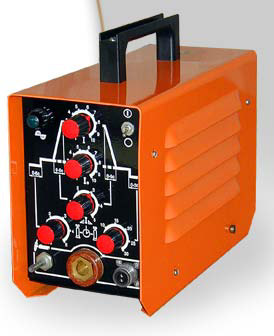

Аргонодуговая приставка БУСП-ТИГ обеспечивает регулировку времени
продувки защитного газа до и после сварки, установление тока
дежурной дуги и времени его горения, установления скорости
нарастания и снижения сварочного тока (заварка сварочного кратера),
установления рабочего тока дуги. Имеет возможность пульсирующей
сварки с регулировкой от кнопки на горелке (при выставлении
минимальным тока дежурной дуги и соответствующего времени его
горения), подключения пульта пульсирующей сварки (ППС-01) с
частотой пульсации сварочного тока до 10 Гц. Зажигание дуги
производится касанием электрода (контактный метод) или осцилляторным
поджигом (бесконтактный метод). В последнем случае используется блок ВСД-02.
Аргонодуговая приставка БУСП-ТИГ
обеспечивает
включение-выключение источника, регулировку
времени продувки защитного газа до и после сварки, установления
величины базового тока при зажигании сварочной дуги, установления
скорости нарастания и снижения сварочного тока (заварка сварочного
кратера), установления рабочего тока дуги.
|
 |
Технические характеристики
| Наименование
параметра |
Значение |
| Напряжение питающей сети, В |
ВД-506ДК |
БУСП-ТИГ |
| TIG |
MMA |
| 3х380 |
36 |
| Частота питающей сети, Гц |
50 |
50 |
| Номинальный сварочный ток, А (ПВ, ПН, %) |
500(60)
400(100) |
- |
| Пределы регулирования сварочного тока, А |
10-500 |
30-500 |
- |
| Напряжение холостого хода, В, не более |
95 |
- |
| Номинальное рабочее напряжение, В |
40 |
30 |
- |
| Потребляемая мощность, кВА, не более |
36 (16) |
20 |
| Масса, кг, не более |
160 (140) |
8 |
| Габаритные размеры, мм, не более |
615x400x670 |
350x165x275 |
Преимущества:
- Наличие площадки под рабочий инструмент и ЗИП сварщика.
-
Широкий диапазон плавного регулирования сварочного тока
-
Возможность дистанционного регулирования сварочного
тока
-
Малое разбрызгивание при сварке ММА, высокая
эластичность сварочной дуги в режиме TIG
-
Легкий поджиг и высокая стабильность сварочной дуги
-
Штыковая внешняя характеристика
-
За счет выбора крутизны внешней характеристики возможна
сварка в различных пространственных положениях
-
Быстроразъемные, безопасные токовые разъемы
-
Класс изоляции Н
-
Принудительное охлаждение
