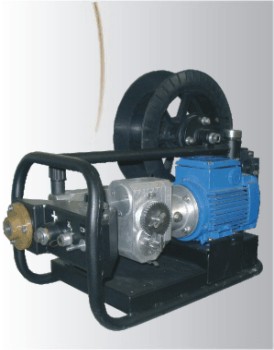

Подающий механизм сварочный ПДГО-602
|
Подающий
механизм открытого типа для тяжелых условий работы. Внутри
установлен 6 роликовый редукторный привод , кассета для сварочной
проволоки, тормозное устройство, плата управления и электромагнитный
клапан. На панели механизма имеются резисторы регулировки скорости
подачи сварочной проволоки и напряжения, технологических временных
интервалов.
Технические
характеристики: |
 |
|
Наименование
параметра |
Значение |
| Напряжение питания переменным током схемы управления и
привода, В |
3х380 |
| Номинальный сварочный ток при ПВ=60% и длительности цикла
10 мин., А |
630 |
| Диаметр проволоки, мм |
1,2-2,0 сплошная,
1,2-3,2 - порошковая |
| Скорость подачи электродной проволоки, м/ч |
104-980 |
| Регулировка времени, с:
- предварительная продувка газа
- продувка газа после сварки
- задержка отключения источника (вылет проволоки)
- нарастания скорости подачи проволоко от минимального до
установленного значения ("мягкий старт") |
0,2...10
0,2...10
0...0,2
0,1...2 |
| Количество пар подающих роликов |
3 |
| Масса, кг, не более |
26 |
| Габаритные размеры, мм, |
550х350х340 |
Преимущества:
-
Возможность сварки электрозаклепками;
-
Стабилизация скорости подачи сварочной проволоки и
обратную связь по напряжению на двигателе подачи сварочной проволоки,
возможность сварки в сложных пространственных положениях и при
значительных изгибах шланга горелки, возможность сварки на расстояниях
от источника питания до подающего механизма до 50м и возможность работы
с разматывающего механизма;
-
Возможность сварки сплошной и порошковой проволокой в
защитных газах с любыми выпрямителями ((ВД-306ДК,
ВД-506ДК,
ВС-300,
ВДГ-303-3,
ВДГ-401,
ВДУ-506С
и др.), имеющими жесткую или комбинированную вольт-амперную
характеристику;
-
Регулировка вылета сварочной проволоки, времени
продувки защитного газа до и после сварки, времени выхода сварочного
тока на установленный режим;
-
Применение 15 кг кассеты сварочной проволоки;
-
Зубчатое зацепление подающего и прижимного роликов;
