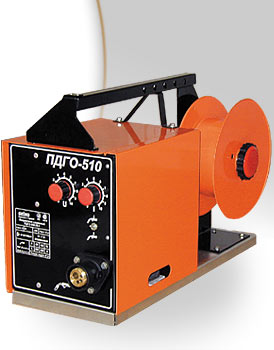

Подающий механизм сварочный ПДГО-510Т

Подающий механизм полузакрытого типа. Предназначен для работы с выпрямителями типа ВД-306ДК, ВД-506ДК. Внутри подающего механизма установлен 4-х роликовый редукторный привод CWF 5110, электромагнитный клапан, плата управления сварочным циклом, плата обратной связи по напряжению на двигателе подачи сварочной проволоки и газовый тракт. Внутри корпуса подающего механизма установлены регулировочные резисторы для регулировки времени продувки газа до и после сварки, вылета сварочной проволоки. Органы управления сварочным режимом расположены на лицевой панели (резисторы регулировки скорости подачи сварочной проволоки и напряжения на дуге). В отличие от ПДГО-510 на лицевой панели установлен вольтметр измерения напряжения на двигателе подачи проволоки и на дуге, разъем для подключения обратного провода. Переключение этого измерения осуществляется специальным тумблером. Стыковка подающего механизма с выпрямителем типа ДК производится напрямую, без блока БП-01, что также отличает его от ПДГО-510. На плате управления установлены регулировочные резисторы для выставления диапазона скорости подачи проволоки (максимального и минимального значений). На лицевой панели установлен дополнительный (по отношению к ПДГО-510) разъем для подключения проводов управления сварочными режимами непосредственно с горелки и провода обратной связи (последнее представляет собой провод между изделием и подающим механизмом). Дополнительный разъем используется при работе со специальной горелкой (аналог Innershild FSAU350) и самозащитной порошковой проволокой типа NR-206,207 со специальной сварочной горелкой. Он используется также при сварке проволокой сплошного сечения на значительном удалении (более 25 м) источника от подающего механизма со стандартной сварочной горелкой с евроразъемом. Подающий механизм обеспечивает таким образом работу как со специальной горелкой для сварки самозащитной проволокой (в этом случае подключается дополнительный разъем и провод обратной связи), так и стандартной сварочной горелкой с евроразъемом. Платы управления обеспечивает в отличие от других механизмов, стабилизацию скорости подачи проволоки и обратную связь по напряжению на двигателе подающего механизма. Обеспечивается также обратная связь по напряжению на дуге (с использованием выпрямителей типа ВД-306ДК, ВД-506ДК).Снаружи на отдельном кронштейне расположена кассета и тормозное устройство. Механизм подачи может быть использован при работе непосредственно с полной бухтой электродной проволоки, уложенной на разматывающее устройство. Стыковочный узел с горелкой может быть двух видов: с евроразъемом или втычным соединением, что позволяет свободно работать с любым типом современных горелок.
Подающий механизм обеспечивает:

• Возможность подключения провода обратной связи по напряжению на дуге к подающему механизму, что обеспечивает сварку на расстояниях от источника питания до подаюшего механизма 80-100м и возможность работы с разматывающего механизма (при работе с источниками питания типа ВД-306ДК, ВД-506ДК);

• Возможность регулировки диапазона скоростей подачи сварочной проволоки (установление минимальных и максимальных значений);

• Плавную регулировку и стабилизацию скорости подачи сварочной проволоки, включая сварку в сложных пространственных положениях и при значительных изгибах шланга горелки;

• Возможность сварки самозащитной порошковой проволокой типовNR-206,207 и др. с выпрямителями ВД-306ДК, ВД-506ДК.Является альтернативой подающему механизму LN-23Р фирмы «ЛИНКОЛЬН ЭЛЕКТРИК»;

• Возможность сварки сплошной, порошковой и алюминиевой проволоками в защитных газах с выпрямителями ВД-306ДК, ВД-506ДК;

• Управление газовым клапаном, подающим механизмом и сварочным источником от кнопки на горелке;

• Изменение параметров сварочного режима (тока сварочной дуги) в процессе сварки с применением специальных сварочных горелок

• Регулировку вылета сварочной проволоки, времени продувки защитного газа до и после сварки, времени выключения источника после прекращения подачи проволоки.

• Плата управления имеет транзисторное управление, поэтому, ограничений на скорость подачи и диаметр сварочной проволоки не накладывается.

Технические характеристики:

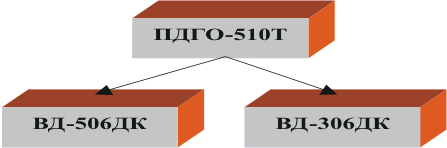

Имеет следующие схемы подключения
