Полуавтомат сварочный ПДГ0-510-5 с
ВДУ-506С-5
Полуавтомат предназначен для сварки изделий из стали на
постоянном токе стальной и порошковой проволокой в среде
защитных газов. Имеет возможность ручной дуговой сварки
покрытыми электродами. Полуавтомат состоит из подающего

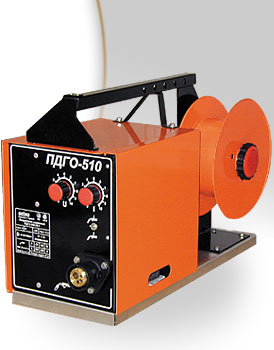

механизма ПДГО-510-5

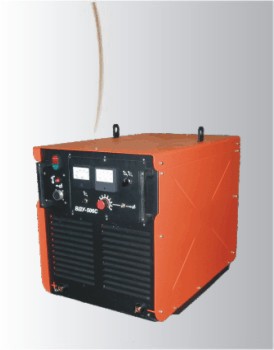

и выпрямителя ВДУ-506С-5
или ВДУ-506.
Подающий механизм полузакрытого типа, внутри которого установлен 4-х
роликовый редукторный привод, электромагнитный клапан, плата
управления и газовый тракт. Органы управления сварочным режимом
расположены на лицевой панели. Снаружи на отдельном кронштейне
расположена кассета и тормозное устройство. Механизм подачи может
быть также использован при работе непосредственно с полной бухтой
электродной проволоки, уложенной на разматывающее устройство.
Оптимален для эксплуатации при токах дуги до 450А. Стыковочный узел
с горелкой может быть двух видов: с евроразъемом или втычным
соединением, что позволяет свободно работать с любым типом
современных горелок. Полуавтомат обеспечивает:
-
Плавную регулировку и стабилизацию скорости
подачи сварочной проволоки и напряжения
-
Увернную сварку на расстоянии до 50м от
выпрямителя до подающего механизма
-
Стабилизацию скорости подачи сварочной проволоки
-
Возможность уверенной сварки при сильных изгибах
шлейфа горелки
-
Разбрызгивание электродного металла на уровне
3,5% при сварке в углекислом газе и не более 2% при сварке в
смесях газов
-
Возможность сварки в вертикальном
пространственном положении как "снизу-вверх", так и "сверху-вниз"
с формированием обратного валика
-
Управление газовым клапаном, подающим механизмом
и сварочным источником от кнопки на горелке
-
Изменение параметров сварочного режима в процессе
сварки
-
Регулировку длительности растяжки дуги и продувки
газа до и после сварки
Технические характеристики: |
 |
| Напряжение питающей сети, В |
ВДУ-506-5 |
ПДГО-510-5 |
| 3х380 |
~27 |
| Частота питающей сети, Гц |
50 |
50 |
| Номинальный сварочный ток, А (ПВ, %) |
500(60%) |
- |
| Пределы регулирования сварочного тока, А |
50-500 |
- |
| Напряжение холостого хода, В, не более |
85 |
- |
| Номинальное рабочее напряжение, В |
50 |
- |
Диаметр электрода, электродной проволоки, мм
- Стальная
- Порошковая |
-
- |
1.2-2.0
1.6-2.0 |
| Скорость подачи электродной проволоки, м/ч |
- |
70-1000 |
| Мощность привода, Вт |
- |
120 |
| Потребляемая мощность, кВА, не более |
34 |
- |
| Масса, кг, не более |
260 |
15 |
| Габаритные размеры, мм, не более |
750х650х1150 |
650х215х410 |
|
Преимущества:
-
Использование 4-х роликового редукторного привода
обеспечивает повышенное тяговое усилие и возможность работы с горелками
длиной до 5 м
-
Использование комбинированной внешней
вольтамперной характеристики в выпрямителе обеспечивает сварочные
свойства на уровне лучших инверторных источников при сварке в смесях
газов, а при сварке в углекислом газе - превосходит их
-
Применение 15 кг еврокассеты сварочной проволоки
-
Зубчатое зацепление подающего и прижимного роликов
