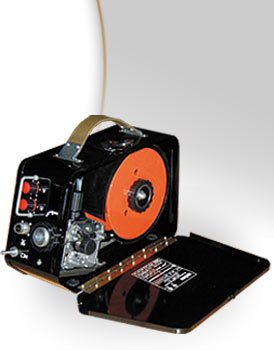

Подающий механизм сварочный ПДГ-322М
|
Малогабаритный механизм подачи переносного типа с выносным
блоком управления БУСП-06,
внутри механизма подачи установлен 4-х роликовый редукторный привод
CWF 4110, электромагнитный клапан, газовый тракт. Внутри подающего
механизма устанавливается стандартная сварочная кассета Д200. С
БУСП-06 регулируется режим работы горелки (2-4 тактный) , время
продувки защитного газа до и после сварки, время выключения рабочего
напряжения после сварки, минимальная и максимальная скорость подачи
проволоки. С ПДГ-322М регулируется ток и напряжение на дуге. Для
подключения горелки используется штыревой разъем или евроразъем.
Является аналогом подающих механизмов "ГРАНИТ" и А-547. Блок управления БУСП-06 и подающий механизм
обеспечивает:
-
Стабилизацию скорости подачи сварочной проволоки
и обратную связь по напряжению на двигателе подачи сварочной
проволоки, что обеспечивает сварку на расстояниях от источника
питания до подающего механизма до 50м и возможность работы с
разматывающего механизма;
-
Возможность регулировки диапазона скоростей
подачи сварочной проволоки (установление минимальных и
максимальных значений);
-
Плавную регулировку и стабилизацию скорости
подачи сварочной проволоки, включая сварку в сложных
пространственных положениях и при значительных изгибах шланга
горелки;
-
Возможность сварки сплошной и порошковой
проволокой в защитных газах с любыми выпрямителями (ВД-306ДК,
ВД-506ДК,
ВС-300,
ВДГ-303-3,
ВДГ-401,
ВДУ-506С
и др.), имеющими жесткую или комбинированную вольт-амперную
характеристику;
-
Наиболее эффективной является эксплуатация с
выпрямителями с комбинированной вольт-амперной характеристикой
(ВД-306ДК, ВД-506ДК);
-
Управление газовым клапаном, подающим механизмом
и сварочным источником от кнопки на горелке;
-
Регулировку вылета сварочной проволоки, времени
продувки защитного газа до и после сварки;
Технические
характеристики: |
Имеет следующие схемы подключения
 |
|
Наименование
параметра |
Значение |
| Напряжение питания переменным током схемы управления и
привода, В |
~27 |
| Номинальный сварочный ток при ПВ=60% и длительности цикла
10 мин., А |
315; |
| Потребляемая мощность, Вт, не более |
200 |
| Скорость подачи электродной проволоки, м\ч; |
70-930 |
| Регулировка времени, с:
- предварительная продувка газа
- продувка газа после сварки
- задержка отключения источника (вылет проволоки)
- нарастания скорости подачи проволоко от минимального до
установленного значения ("мягкий старт") |
0,2...10
0,2...10
0...0,2
0,1...2 |
| Напряжение питающей сети частатой 50Гц блока
управления,В |
2х380 |
| Количество пар подающих роликов, шт; |
2 |
Диаметр сплошной электродной проволоки, мм
Диаметр
порошковой электродной проволоки, мм |
0.8-1.4
1.0-2.0 |
| Масса подающего механизма, кг, не более |
8 |
| Габаритные размеры подающего механизма, мм, длина´ ширина´
высота, не более |
225х650х400 |
| Масса блока управления , кг, не более |
9 |
| Габаритные размеры блока управления БУСП-06, мм, длина´
ширина´ высота, не более |
225х300х220 |
Преимущества:
-
Стыковка с выпрямителями производится через блок
БУСП-06;
-
Использование 4-х роликового редукторного привода
обеспечивает повышенное тяговое усилие и возможность работы с горелками
длиной до 5м;
-
Применение новой платы управления, не имеющей аналогов
в СНГ, обеспечивает обратные связи по напряжению на двигателе подающего
механизма, что в свою очередь обеспечивает сварку при значительных
удалении от источника питания и сварку в сложных пространственных
положениях;
-
Применение 5 кг еврокассеты Д-200 сварочной проволоки;
-
Зубчатое зацепление подающего и прижимного роликов;
