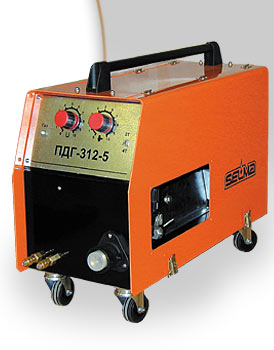

Подающий механизм сварочный
ПДГ-312-5
|
Подающий механизм
закрытого типа. Внутри установлен 2-х роликовый редукторный
привод CWF 3110, кассета для сварочной проволоки, тормозное
устройство, плата управления и электромагнитный клапан. На панели
механизма имеются резисторы регулировки скорости подачи сварочной
проволоки и напряжения, технологических временных интервалов.
Имеется версия ПДГ-312-5 с цифровой индикацией режимов сварки, четырехроликовым приводом подачи.
Технические
характеристики: |
 |
| Наименование
параметра |
Значение |
| Напряжение питания переменным током схемы управления и
привода, В |
~27 |
| Номинальный сварочный ток при ПВ=60% и длительности цикла
10 мин., А |
315 |
| Потребляемая мощность, Вт, не более |
200 |
| Скорость подачи электродной проволоки, м/ч |
70-930 |
| Регулировка времени, с:
- предварительная продувка газа
- продувка газа после сварки
- задержка отключения источника (вылет проволоки)
- нарастания скорости подачи проволоко от минимального до
установленного значения ("мягкий старт") |
0,2...10
0,2...10
0...0,2
0,1...2 |
| Количество пар подающих роликов |
2(4) |
| Масса, кг, не более |
12 |
| Габаритные размеры, мм, |
225х650х400 |
Преимущества:
-
Управление газовым клапаном, подающим механизмом и
сварочным источником от кнопки на горелке;
-
Плавная регулировка скорости подачи сварочной проволоки
и напряжения на дуге;
-
Возможность сварки электрозаклепками;
-
Стабилизация скорости подачи сварочной проволоки и
обратную связь по напряжению на двигателе подачи сварочной проволоки,
возможность сварки в сложных пространственных положениях и при
значительных изгибах шланга горелки, возможность сварки на расстояниях
от источника питания до подающего механизма до 50м и возможность работы
с разматывающего механизма;
-
Возможность сварки сплошной и порошковой проволокой в
защитных газах с любыми выпрямителями (ВД-306ДК,
ВД-506ДК,
ВС-300,
ВДГ-303-3,
ВДГ-401,
ВДУ-506С
и др.), имеющими жесткую или комбинированную вольт-амперную
характеристику;
-
Регулировка вылета сварочной проволоки, времени
продувки защитного газа до и после сварки, времени выхода сварочного
тока на установленный режим;
-
Применение 15 кг кассеты сварочной проволоки;
-
Зубчатое зацепление подающего и прижимного роликов;

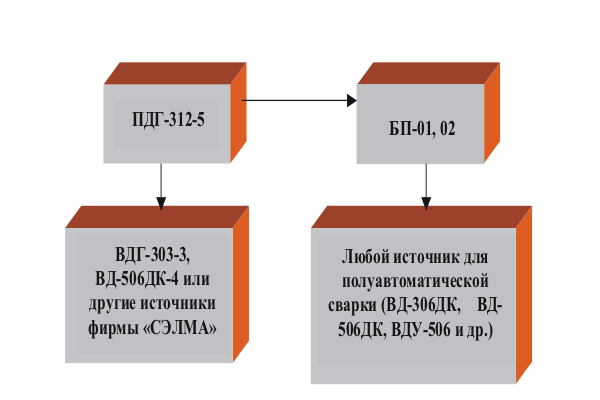

Имеет следующие схемы подключения
