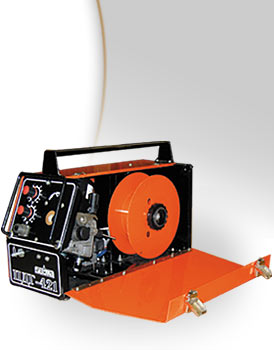

Полуавтомат сварочный ПДГ-421 с ВДУ-506с-5

Полуавтомат предназначен для сварки изделий из стали на постоянном токе стальной и порошковой проволокой в среде защитных газов. Имеет возможность ручной дуговой сварки покрытыми электродами. Полуавтомат состоит из подающего механизма ПДГ-421(адмиралтеец) и сварочного выпрямителя ВДУ-506С-5 и ВДУ-506. Подающий механизм закрытого типа, внутри которого установлен 4-х роликовый редукторный привод, электромагнитный клапан, плата управления и газовый тракт. Органы управления сварочным режимом расположены на лицевой панели. Стыковочный узел с горелкой выполнен со вторичным соединением. Является заменой известного полуавтомата "Гранит" и А-547 и имеет перед ними преимущество по динамическим свойствам. Плата управления обеспечивает:
  • Плавную регулировку скорости подачи сварочной проволоки и напряжения

  • Управление газовым клапаном, подающим механизмом и сварочным источником от кнопки на горелке

  • Изменение параметров сварочного режима в процессе сварки





























Технические характеристики:

Наименование

Значение

Напряжение питающей сети, В

ВДУ–506С-5

ПДГ-421

3х380

24

Частота питающей сети, Гц

50

-

Номинальный сварочный ток, А (ПВ, %)

500(60)

-

Пределы регулирования сварочного тока, А

50-500

-

Напряжение холостого хода, В, не более

85

-

Мощность привода, Вт

-

60

Скорость подачи электродной проволоки, м/ч

-

40-950

Диаметр электродной проволоки, мм

- стальная

- порошковая



-

-



0.6-1.4

-

Потребляемая мощность, кВА, не более

34

-

Масса, кг, не более

260

8

Габаритные размеры, мм, не более

750´ 650´ 1150

450´ 175´ 295

Преимущества:

  • Использование 4-х роликового редукторного привода обеспечивает повышенное тяговое усилие и возможность работы с горелками длиной до 5 м

  • Применение кассеты с массой электродной проволоки до 5 кг

  • Возможность использования горелок с евроразъемом

  • Зубчатое зацепление подающего и прижимного роликов
