ОБОРУДОВАНИЕ

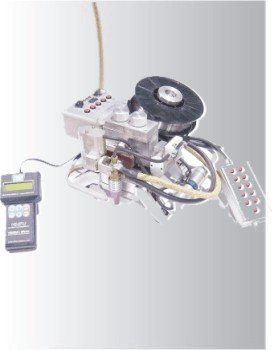

ДЛЯ АВТОМАТИЧЕСКОЙ СВАРКИ ТРУБ В ЗАЩИТНЫХ ГАЗАХ "ПРОТЕРИУС"
|
Оборудование предназначено для выполнения
заполняющих и облицовочных слоев при автоматической орбитальной
сварке неповоротных стыков трубопроводов в защитных газах
порошковыми проволоками.
Комплект включает в себя: две головки
для сварки, направляющий пояс, пульт ДУ, программатор, блок питания,
комплект сварочных кабелей, два сварочных источника ВД-506ДК (серия
04).
Стандартный механизм подачи проволоки установлен на
головке.
ПВ% головки «ПРОТЕУС» определяется возможностями
горелки
Технические характеристики |
 |
| Наименование параметра |
Значение |
|
Напряжение питания ,В |
~110 или ~220 |
| Номинальный сварочный ток, при ПВ=60%, А в углекислом
газе |
400 |
| Номинальный сварочный ток, при ПВ=60%, А
в смеси типа М21 |
300 |
| Диаметр электродной проволоки,
мм |
0,9 - 1,4 |
| Скорость подачи электродной проволоки,
м\мин |
5
- 15 |
| Диаметр кассеты сварочной проволоки, мм
|
200 |
| Максимальная ширина кассеты,
мм |
71,5 |
| Вес кассеты, кг |
5 |
Угол поперечных колебаний горелки,
град
Угол продольного наклона горелки, град
Угол поперечного наклона горелки,
град |
±14
±20
±10 |
| Перемещение горелки перпендикулярно
шву, мм |
100 |
| Габаритные размеры, мм ( длина x ширина x
высота) |
550x340x250 |
| Вес кг, не более |
12,5 | |
Преимущества:
- Диапазон диаметров свариваемых труб (определяется диаметрами поясов)
– от 406 до 2540 мм. Ширина направляющего пояса – 120 мм. Расстояние от
края пояса до стыка – 51мм.
Рабочая скорость перемещения головки – от
0,2 м/мин до 1,52 м/мин.
- Возможно применение отдельного выносного механизма подачи
проволоки типа ПДГО-511 со стандартной кассетой диаметром 300 мм и весом
15 кг.
- Наличие режима «мягкий старт».
- Частота колебаний горелки регулируется в диапазоне 0-10 ед/см. Время
задержки горелки на кромках регулируется от 0 до 500 мс.
- Программирование осуществляется со специального программатора.
- Имеется возможность перестановки горелки с правой стороны головки на
левую, что существенно расширяет ее технологические возможности по
сравнению с существующими аналогами.
- Возможно механизированное перемещение горелки как в
вертикальном, так и в горизонтальном направлениях.
- Количество программируемых каналов, обеспечивающих запись режимов
сварки слоев шва – 12.
- Управление установкой «ПРОТЕУС» осуществляется с дистанционного
пульта.
- Питание устройств головки (платы управления, программный блок,
двигатель) – 24 В.
- Визуальный контроль оператора за сваркой каждой головки обязателен.
- Температура эксплуатации от -30°С до +60°С.
